Máy Cuộn Cáp Tự Động Sắp Xếp, Đường Kính 50-200mm WPM-2024L

Name: Máy Cuộn Cáp Tự Động Sắp Xếp, Đường Kính 50-200mm WPM-2024L
Brand: JINGWEI
SKU: WPM-2024L
Availability: InStock
Rating: 5 (1 reviews)

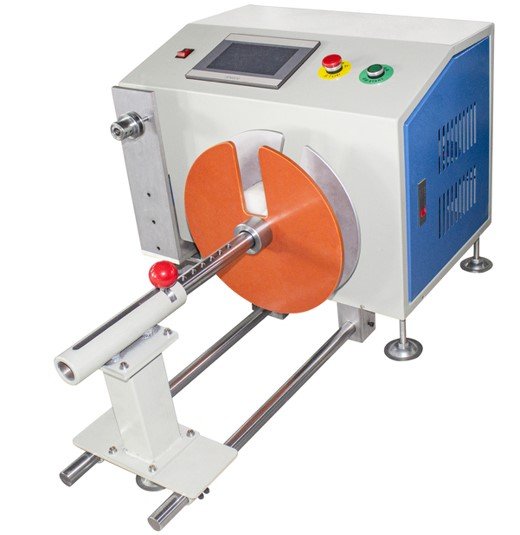

Máy cuộn dây sắp xếp tự động WPM-2024L

Máy cuộn dây tiên tiến này cung cấp nhiều tính năng và khả năng. Phạm vi đường kính trong cuộn dây của máy này là từ 50 đến 200 mm, mang lại sự linh hoạt cho các yêu cầu cuộn dây khác nhau. Số lượng cuộn dây có thể được điều chỉnh theo nhu cầu cụ thể. Với đường kính đĩa tối đa là 320 mm, nó có thể xử lý các đĩa lớn hơn một cách dễ dàng. Hành trình sắp xếp có sẵn trong hai tùy chọn - 120 mm tiêu chuẩn và 200 mm tùy chọn.

Điện áp đầu vào cho máy này có thể là AC220V ở 50HZ hoặc 60HZ, hoặc AC110V ở 50HZ hoặc 60HZ. Ngoài ra, điện áp đặc biệt có thể được tùy chỉnh để đáp ứng các yêu cầu điện cụ thể. Công suất định mức của máy này nhỏ hơn 800 watt, đảm bảo tiêu thụ điện năng hiệu quả. Nó có khả năng chịu tải 15 kg, phù hợp để xử lý các vật liệu khác nhau. Kích thước máy tối đa là 900 x 600 x 450 mm, cung cấp một thiết kế nhỏ gọn nhưng tiện dụng. Trọng lượng tịnh của máy là 60 kg và tổng trọng lượng là 65 kg.
Các bộ phận điện
chính:
1. Cơ cấu cuộn dây của máy này được điều khiển bởi động cơ servo 750 watt kết hợp với bộ giảm tốc. Sự kết hợp này cung cấp các hoạt động cuộn dây chính xác và đáng tin cậy.
2. Hệ thống điều khiển bao gồm một PLC và một máy tích hợp màn hình cảm ứng, cung cấp khả năng điều khiển trực quan và vận hành dễ dàng.
3. Đường ray dẫn hướng trượt có nguồn gốc từ NSK tại Nhật Bản, được biết đến với chất lượng cao và độ bền.
4. Giá đỡ và khung gầm là tự chế, đảm bảo độ ổn định và độ bền.
5. Nó được trang bị 2 bộ rơ le và một bộ cảm biến OMRON để cảm biến và điều khiển chính xác.
6. Ngoài ra còn có một bộ hệ thống cung cấp điện để đảm bảo cung cấp điện ổn định.
7. Cơ chế đường dây thông qua ví dụ đường pittông giá đỡ bước, cung cấp sự sắp xếp dây hiệu quả.
Phần
cố định xử lý:
1. Tấm gắn quan trọng của máy này được sản xuất bằng trung tâm gia công điều khiển số máy tính CNC, đảm bảo độ chính xác và chất lượng cao.
2. Các bộ phận xử lý phù hợp với thiết kế kỹ thuật. Các quy trình gia công khác nhau như máy phay, máy mài, máy tiện, cắt dây và xử lý nhiệt được sử dụng để đảm bảo chất lượng và độ chính xác của các bộ phận. Sau khi xử lý, kẹp và lắp đặt và vận hành điện được thực hiện.
3. Dây nịt (trục) được sử dụng được làm bằng vật liệu thép Sai. Kích thước theo quy định của khách hàng. Máy chỉ được trang bị trục cuộn dây để hoạt động cuộn dây hiệu quả.

Các thông số kỹ thuật và khả năng chính của Máy Quấn Cáp Tự Động WPM-2024L là gì?

WPM-2024L được thiết kế cho sản xuất dây điện công nghiệp với hành trình 200mm. Các thông số kỹ thuật chính bao gồm phạm vi đường kính trong quấn từ 50-200mm, đường kính đĩa tối đa 320mm và khả năng tải 15kg. Nó đảm bảo việc quấn sắp xếp tự động hiệu quả và chính xác cho các ứng dụng xử lý cáp và dây điện đa dạng.

Máy quấn tự động này phù hợp với những loại cáp hoặc dây nào?

Máy này là một thiết bị xử lý cáp linh hoạt, phù hợp với nhiều loại dây và cáp được sử dụng trong sản xuất dây điện. Đường kính trong có thể điều chỉnh và khả năng tải 15kg mạnh mẽ làm cho nó lý tưởng để xử lý dây điện ô tô, dây dẫn thiết bị, cáp điều khiển và các bộ dây điện công nghiệp khác yêu cầu việc quấn gọn gàng và đồng đều.

Tính năng 'quấn sắp xếp tự động' mang lại lợi ích gì cho quy trình sản xuất của tôi?

Tính năng quấn sắp xếp tự động đảm bảo cáp được quấn đồng đều và chặt chẽ mà không cần can thiệp thủ công. Điều này làm tăng hiệu quả sản xuất, giảm thiểu tình trạng rối và hư hỏng, và đảm bảo chất lượng bó dây nhất quán. Nó hợp lý hóa giải pháp xử lý cáp của bạn bằng cách giảm thời gian lao động và cải thiện độ tin cậy đầu ra cho sản xuất dây điện.

Lợi thế chính của hành trình 200mm trong mẫu WPM-2024L là gì?

Hành trình 200mm cung cấp chiều dài quấn mở rộng, cho phép bạn xử lý các đoạn cáp dài hơn trong một chu kỳ hiệu quả duy nhất. Khả năng này rất quan trọng để tạo ra các bó dây lớn hơn hoặc quấn nhiều cáp có chiều dài đáng kể, trực tiếp nâng cao thông lượng và biến nó thành một máy quấn công nghiệp mạnh mẽ cho các hoạt động quy mô lớn.

WPM-2024L có dễ dàng tích hợp vào dây chuyền xử lý dây điện hiện có không?

Có, máy quấn cáp tự động WPM-2024L được thiết kế như một giải pháp xử lý dây điện mạnh mẽ để tích hợp liền mạch. Kích thước công nghiệp tiêu chuẩn, điều khiển thân thiện với người dùng và hiệu suất đáng tin cậy cho phép nó dễ dàng lắp vào các quy trình sản xuất dây điện hiện có, tự động hóa giai đoạn quấn để tăng cường hiệu quả và tính nhất quán tổng thể của dây chuyền.
