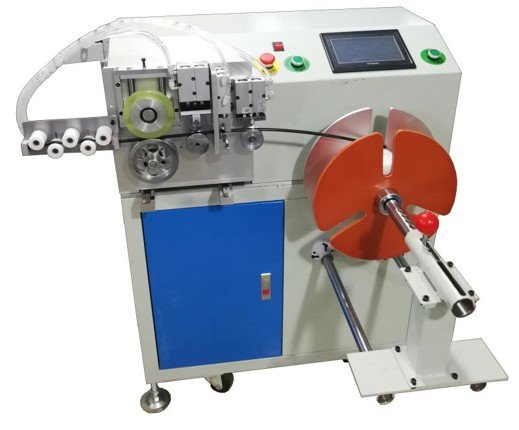

Máy Cắt Cuộn Dây Tự Động Điều Chỉnh Linh Hoạt WPM-110CL

Name: Máy Cắt Cuộn Dây Tự Động Điều Chỉnh Linh Hoạt WPM-110CL
Brand: JINGWEI
SKU: WPM-110CL
Availability: InStock
Rating: 5 (1 reviews)

Tiêu đề: Xác định lại độ chính xác và tự động hóa: Máy cuộn dây cắt dây tiên tiến để xử lý dây vượt trội

Giới thiệu:

Trải nghiệm một kỷ nguyên mới về hiệu quả và độ chính xác trong gia công dây với Máy cắt dây tiên tiến của chúng tôi. Thiết bị hiện đại này được thiết kế để tự động hóa và tối ưu hóa các hoạt động cuộn và cắt dây của bạn, mang lại độ chính xác vượt trội và kết quả nhất quán. Với các thành phần điện chínhchất lượng cao và các bộ phận cơ khí được chế tạo tỉ mỉ, máy này được thiết kế để có độ tin cậy, độ bền và hiệu suất vượt trội trong môi trường sản xuất đòi hỏi khắt khe.

Các tính năng và lợi ích chính:

Cơ chế cuộn dây có độ chính xác cao: Được cung cấp bởi động cơ servo 750W mạnh mẽ và bộ giảm tốc hành tinh, cơ cấu cuộn dây đảm bảo cuộn dây trơn tru, chính xác và mạnh mẽ. Sự kết hợp này đảm bảo chất lượng cuộn dây nhất quán và hoạt động hiệu quả.
Hệ thống điều khiển PLC thông minh với giao diện màn hình cảm ứng: Hệ thống điều khiển PLC tích hợp, kết hợp với màn hình cảm ứng thân thiện với người dùng, cung cấp khả năng vận hành trực quan và điều khiển chính xác tất cả các chức năng của máy. Lập trình các thông số cuộn dây và điều chỉnh rất đơn giản và hiệu quả, tối đa hóa sự thuận tiện cho người vận hành.
Đường ray dẫn hướng trượt NSK của Nhật Bản cho chuyển động trơn tru và chính xác: Sử dụng ray dẫn hướng trượt thương hiệu NSK từ Nhật Bản, máy đảm bảo chuyển động tuyến tính đặc biệt mượt mà và chính xác. Thành phần cao cấp này góp phần vào độ chính xác và độ tin cậy tổng thể của quá trình cuộn dây.
Giá đỡ và khung gầm mạnh mẽ và bền: Được chế tạo trên giá đỡ và khung gầm tự chế chắc chắn, máy này được thiết kế để có độ bền và ổn định lâu dài trong các môi trường công nghiệp đòi hỏi khắt khe. Cấu trúc chắc chắn của nó đảm bảo hiệu suất nhất quán và giảm thiểu rung động trong quá trình hoạt động.
Các thành phần điện đáng tin cậy cho hiệu suất nhất quán: Kết hợp hai bộ rơ le và một bộ cảm biến OMRON làm Thành phần điện chính, máy đảm bảo hiệu suất điện đáng tin cậy và nhất quán. Các thành phần chất lượng cao này góp phần vào sự ổn định tổng thể và tuổi thọ của thiết bị.
Cơ chế cắt dây khí nén tích hợp: Cơ chế cắt dây khí nén tích hợp đảm bảo cắt dây sạch, hiệu quả và tự động sau khi cuộn. Quy trình tự động này loại bỏ các bước cắt thủ công, nâng cao năng suất và độ chính xác.
Đếm đồng hồ chính xác với bộ mã hóa quay: Máy sử dụng cơ chế đếm mét dựa trên bộ mã hóa quay kéo để đo chiều dài dây có độ chính xác cao. Khả năng đếm đồng hồ chính xác này đảm bảo chiều dài cuộn dây nhất quán và giảm thiểu lãng phí vật liệu.
Các bộ phận cố định gia công CNC cho kỹ thuật chính xác: Các tấm lắp quan trọng và các bộ phận cố định gia công được sản xuất bằng các trung tâm gia công điều khiển số máy tính CNC. Điều này đảm bảo độ chính xác và độ chính xác kích thước vượt trội, góp phần vào chất lượng và hiệu suất tổng thể của máy.
Xử lý và lắp ráp chất lượng cao: Tất cả các bộ phận đều trải qua quá trình xử lý nghiêm ngặt theo thiết kế kỹ thuật, bao gồm phay, mài, tiện, cắt dây và xử lý nhiệt. Quy trình sản xuất tỉ mỉ này, sau đó là kẹp cẩn thận, lắp đặt điện và vận hành, đảm bảo chất lượng và hiệu suất cao nhất.
Vật cố định dây có thể tùy chỉnh (trục) cho tính linh hoạt: Vật cố định dây (trục), được làm bằng thép không gỉ bền, có thể được tùy chỉnh để đáp ứng các yêu cầu cụ thể của khách hàng. Máy được trang bị ống chỉ tiêu chuẩn để cuộn dây, cho phép thích ứng với các loại dây và kích thước cuộn dây khác nhau.
Các thông số cuộn dây có thể điều chỉnh để linh hoạt: Người dùng có thể dễ dàng điều chỉnh đường kính trong cuộn dây (50-300mm), đồng hồ cuộn dây hoặc vòng và tốc độ cuộn dây (1-8 vòng / giây) để phù hợp với các thông số kỹ thuật dây và yêu cầu cuộn dây khác nhau.
Hành trình hàng tùy chọn cho các chiều dài cuộn dây khác nhau: Máy đạt tiêu chuẩn với hành trình hàng 120mm, với hành trình 200mm tùy chọn có sẵn để xử lý các cuộn dây dài hơn, cung cấp khả năng thích ứng với các chiều dài cuộn dây đa dạng.
Nhiều tùy chọn đường kính đĩa: Chọn từ nhiều đường kính đĩa (220mm, 280mm, 320mm, 350mm – 350mm có thể tùy chỉnh) để tối ưu hóa máy cho các kích thước cuộn dây và khối lượng dây khác nhau.
Dấu chân nhỏ gọn và trọng lượng có thể quản lý được: Với kích thước L800×W1000×H1030 và trọng lượng 180KG, máy có kích thước tương đối nhỏ gọn, phù hợp với các môi trường sản xuất khác nhau.

Thông số kỹ thuật:

Tính năng	Quy cách
Tiêu điểm từ khóa	Máy cuộn dây cắt dây, thành phần điện chính
Cơ chế cuộn dây	Động cơ Servo 750W + Bộ giảm tốc hành tinh
Hệ thống điều khiển	PLC + Màn hình cảm ứng
Đường ray dẫn hướng trượt	Thương hiệu NSK (Nhật Bản)
Giá đỡ & khung gầm	Tự tạo
Relays	2 Bộ
Sensors	OMRON, 1 bộ
Hệ thống cung cấp điện	1 Bộ
Cơ chế cắt dây	Cắt khí nén
Cơ chế đếm đồng hồ	Bộ mã hóa quay kéo
Xử lý các bộ phận cố định	Trung tâm gia công CNC
Phương pháp xử lý	Phay, mài, tiện, cắt dây, xử lý nhiệt
Vật liệu cố định dây (trục)	Thép không gỉ (Có thể tùy chỉnh)
Phạm vi đường kính trong cuộn dây	50 - 300mm
Mét / Vòng quanh co	Điều chỉnh
Đầu vào Voltage	AC220V 50HZ / 60HZ (Có thể tùy chỉnh)
Công suất định mức	800W
Khả năng chịu tải	15kg (Có thể tùy chỉnh)
Nét hàng	Tiêu chuẩn 120MM (Tùy chọn 200MM)
Âm lượng	L800×W1000×H1030
Đường kính đĩa tiêu chuẩn	320MM
Optional Disk Diameters	220mm, 280mm, 320mm, 350mm (350mm Custom)
Spool Length	Wire Diameter × Number of Rows + 1mm Allowance
Shaft Diameter	50 - 300mm (≤ Winding Disk)
Winding Speed	1 - 8 turns/second
Tying Speed	0.6sec/time (Note: Tying speed may be irrelevant to this machine description but kept from original prompt info)
Weight	180KG

Applications:

This versatile Wire Cut Coil Machine is ideal for a wide range of applications requiring precise wire coiling and cutting, including:

Electrical component manufacturing
Automotive wiring harness production
Appliance cable assembly
Motor coil winding
Transformer coil production
And various other wire processing industries

Conclusion:

Invest in our advanced Wire Cut Coil Machine and experience a significant improvement in your wire processing efficiency, precision, and product quality. This robust and reliable machine, with its high-quality Main Electrical Components and intelligent design, is built to meet the demands of modern manufacturing. Contact us today to learn more and request a quote for a customized solution to your wire coiling and cutting needs.

Ứng dụng chính của Máy Cắt & Cuộn Dây Điều Chỉnh WPM-110CL là gì?

WPM-110CL là một máy xử lý dây công nghiệp tự động được thiết kế chủ yếu cho sản xuất bó cáp. Nó xuất sắc trong việc cắt chính xác và cuộn dây cho các cụm lắp ráp điện, dây điện ô tô, bó dây thiết bị và bảng điều khiển, hợp lý hóa sản xuất với hoạt động tự động của nó.

Phạm vi cuộn điều chỉnh của máy này là bao nhiêu, và điều đó có ý nghĩa gì đối với sản xuất của tôi?

Máy có phạm vi cuộn điều chỉnh từ 50-300mm. Tính linh hoạt này cho phép bạn xử lý nhiều loại đường kính cuộn dây khác nhau trong một lần thiết lập, làm cho nó lý tưởng cho các xưởng gia công hoặc nhà sản xuất xử lý nhiều dòng sản phẩm mà không cần nhiều máy chuyên dụng.

Các thông số kỹ thuật chính (công suất, điện áp) để lắp đặt WPM-110CL là gì?

WPM-110CL hoạt động với động cơ tiêu chuẩn 800W và đầu vào điện AC220V. Nguồn điện mạnh mẽ này đảm bảo hiệu suất ổn định cho sử dụng công nghiệp liên tục. Luôn tham khảo ý kiến của thợ điện có trình độ để đảm bảo hệ thống điện của cơ sở bạn đáp ứng các yêu cầu của máy để lắp đặt an toàn.

Máy cuộn dây tự động này cải thiện hiệu quả và độ chính xác trong sản xuất như thế nào?

Bằng cách tự động hóa quy trình cắt và cuộn, WPM-110CL loại bỏ sự không nhất quán thủ công, tăng đáng kể tốc độ sản xuất và giảm chi phí lao động. Cơ chế độ chính xác cao của nó đảm bảo mỗi chiều dài cắt và cuộn dây đều giống nhau, dẫn đến bó cáp chất lượng cao hơn, ít lãng phí vật liệu và cải thiện độ tin cậy sản xuất tổng thể.

WPM-110CL có phù hợp với môi trường công nghiệp sản lượng cao không?

Có. Được chế tạo như thiết bị xử lý dây công nghiệp bền bỉ, WPM-110CL được thiết kế cho các chu kỳ sản xuất khắt khe, sản lượng cao. Cấu trúc chắc chắn, động cơ 800W đáng tin cậy và chức năng tự động hóa của nó làm cho nó trở thành một giải pháp bền vững, lâu dài cho các nhà máy và xưởng tập trung vào sản xuất bó cáp hiệu quả.
