Khuôn OTP ngang và đứng cho máy ép JST JW-AP12

📅 2025-05-15 👁️ 984
  • Mã sản phẩm: JW-AP12

  • Thông số kỹ thuật

    Loại: Khuôn uốn ngang và dọc
    Ứng dụng: Máy uốn đầu cuối JST
    Tùy chỉnh: Theo yêu cầu thiết bị đầu cuối
    Đóng gói: Hộp carton (dưới 30kg), hộp gỗ xuất khẩu (30-200kg), màng bong bóng và PE (trên 200kg)
  • Gửi yêu cầu ngay

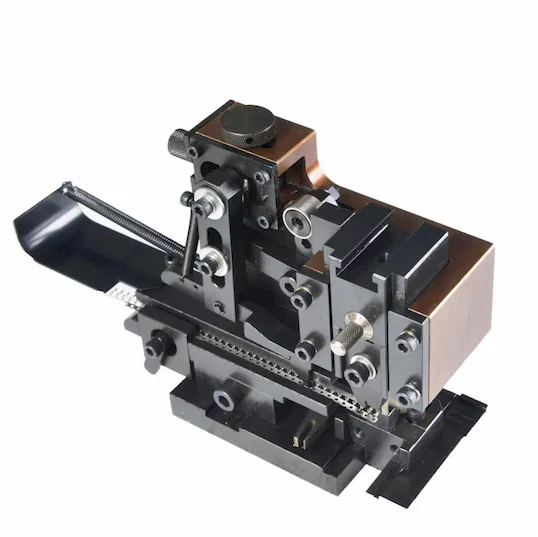

JW-AP12 là khuôn bộ ép OTP cho máy ép đầu cos JST, cung cấp cả bản ép ngang và bản ép đứng. Khuôn đáp ứng đầu cos hở chữ U OTP và loại đầu cos vành nylon bọc sẵn.

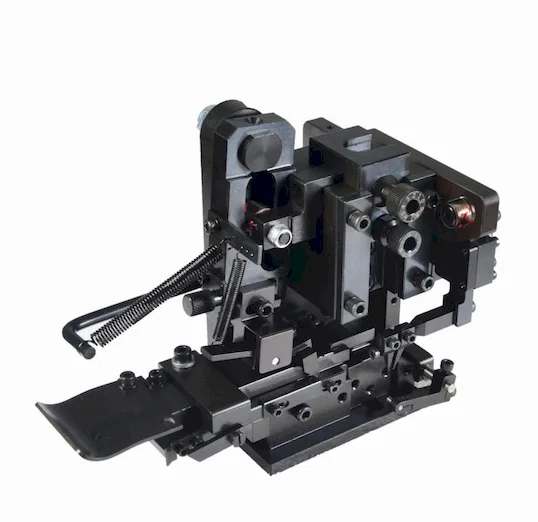

Hai bản dùng chung thân khuôn, đế đầu cos và chân lắp, chỉ khác hướng chày đóng: ngang cho trạm đóng bên, đứng cho máy ép đóng từ trên. Đầu cos chạy trong một rãnh hở dài phía trước vị trí ép, nên một hàng đầu cos được đỡ hai bên đe và giữ thẳng hàng khi được cấp tới. Bản đầu cos vành nylon dùng một dạng đế riêng để định vị cổ cách điện tách khỏi vùng ép.

Khuôn được chỉ định làm khuôn thay thế khi họ đầu cos đã xác định trên bộ ép JST hiện có, và làm khuôn đặt riêng khi kích thước ống đầu cos hoặc đế vành nằm ngoài dải chữ U tiêu chuẩn.

Tính năng chính

1. Đế khuôn OTP chữ U cho đầu cos hở, cùng dạng đế riêng cho đầu cos vành nylon bọc sẵn

2. Bản ép ngang và bản ép đứng trên cùng thân và chân lắp

3. Rãnh cấp hở dài phía trước vị trí ép, đỡ hàng đầu cos hai bên đe

4. Tay lò xo và cơ cấu bóc tại cửa vào, giữ đầu cos thẳng hàng khi tới vị trí ép

5. Chân lắp theo máy ép đầu cos JST, thay trực tiếp tại trạm bộ ép

6. Kích thước khuôn đặt riêng theo yêu cầu, cho đầu cos ngoài dải chữ U và vành tiêu chuẩn

Thông số kỹ thuật

Thông sốGiá trị
ModelJW-AP12
Kiểu épÉp ngang và ép đứng
Loại khuônKhuôn OTP chữ U, loại vành nylon bọc sẵn
Tương thíchMáy ép đầu cos JST
Ứng dụngBộ ép đầu cos, máy ép đầu cos
Tùy chỉnhKhuôn bộ ép đầu cos đặt riêng được

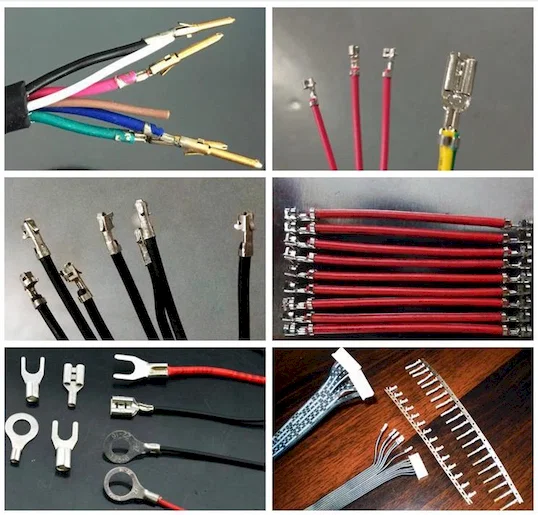

Ứng dụng

— Máy ép đầu cos JST chạy đầu cos hở chữ U OTP

— Đầu cos vành nylon bọc sẵn được ép trên cùng trạm bộ ép

— Dây chuyền bó dây ép đầu cos vành, mối nối giáp và đầu cos ống trong cùng một họ đầu cos

— Khuôn thay thế hoặc khuôn thứ hai khi bản vẽ đầu cos khác dạng chữ U tiêu chuẩn

— Trạm máy ép đứng phải giữ cùng chuẩn ép với dây chuyền ngang
