WPM-CPRT-02TH cắt, bóc hai đầu và buộc đôi dây 2-5 mm với chiều dài từ 3 m đến 40 m. Độ chính xác cắt giữ ở ±2 mm mỗi mét, đoạn bóc ở hai đầu điều chỉnh trong khoảng 20 mm đến 50 mm, và cuộn được tạo với đường kính trong 300-400 mm trước khi đóng bằng mối buộc đôi.

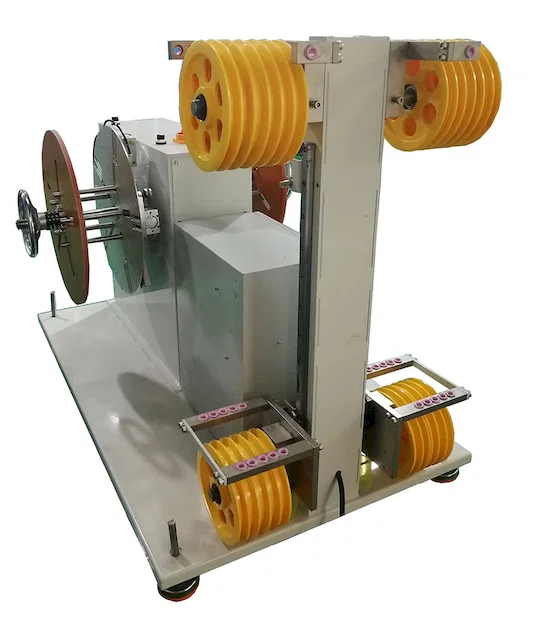

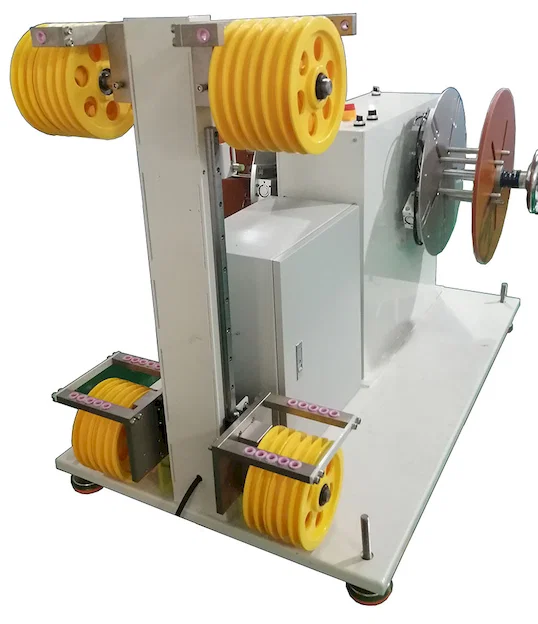

Trên dây dài, sai số không chỉ đến từ dao cắt: cáp kéo ra khỏi cuộn dưới lực căng không đều sẽ đo thiếu ở cuối đoạn 40 m, và cuộn cỡ đó không giữ được hình khi buộc bằng tay. Máy tích lũy cáp qua các puly tời và bộ căng trước khi tạo cuộn, nên chiều dài được bù dưới lực căng có kiểm soát, và cả hai mối buộc được đóng khi cuộn còn trên khuôn. Hai đầu được bóc trước khi buộc, nên phần đuôi giữ nguyên vị trí đã đặt.
Đây là thiết bị cho chiều dài lớn của nhóm: 40 m so với mức tối đa 10-25 m của các máy cuộn khác, với cuộn lớn nhất ở đường kính trong 300-400 mm và dung sai chiều dài chặt nhất ±2 mm/m. Máy cũng nặng nhất, khoảng 1000 kg, và là thiết bị duy nhất ở đây kết hợp bóc hai đầu với buộc đôi ở chiều dài này. Năng suất giảm còn 180-300 pcs/h tương ứng, vì mỗi chu trình xử lý một bó dài và nặng.
Tính năng chính
1. Chiều dài cắt 3-40 m: dây dài chạy trong một lượt thay vì ghép từ các đoạn ngắn.
2. ±2 mm mỗi mét: chiều dài được giữ dưới lực căng trên cả đoạn 40 m, với bộ cấp puly tời và bộ căng.
3. Đường kính trong cuộn 300-400 mm, điều chỉnh được: vòng lớn cho loại cáp không được uốn gấp.
4. Buộc đôi với đường kính buộc ≤40 mm: hai mối mỗi cuộn, đóng khi cuộn còn trên khuôn.
5. Bóc hai đầu 20-50 mm, điều chỉnh được, và bóc trước khi buộc thay vì sau.
6. 180-300 pcs/h với 4.5 kW: thời gian chu trình do chiều dài quyết định, kích thước 2500 x 1100 x 1850 mm, nặng khoảng 1000 kg.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|
| Model | WPM-CPRT-02TH |
|---|
| Đường kính dây áp dụng | 2-5 mm |
|---|
| Chiều dài cắt | 3-40 m |
|---|
| Độ chính xác cắt | ±2 mm/m |
|---|
| Năng suất | 180-300 pcs/h |
|---|
| Chiều dài bóc đầu/đuôi | 20-50 mm, điều chỉnh được |
|---|
| Đường kính buộc | ≤40 mm |
|---|
| Đường kính trong vòng | 300-400 mm, điều chỉnh được |
|---|
| Nguồn điện | 220 V / 50 Hz |
|---|
| Công suất máy | 4.5 kW |
|---|
| Kích thước máy | 2500 D x 1100 R x 1850 C mm |
|---|
| Trọng lượng máy | khoảng 1000 kg |
|---|
Ứng dụng
— Dây nối dài công trình: cáp nguồn 10-40 m được bóc hai đầu và cuộn để cấp cho công trường.
— Dây bơm chìm và dây động cơ: dây dài với đuôi đã bóc, cuộn thành vòng lớn.
— Cấp điện tạm thời: tuyến cho sự kiện và xưởng được cắt, bóc và buộc đôi theo chiều dài.
— Dây thiết bị nông nghiệp và ngoài trời: cáp 2-5 mm chiều dài lớn, bó lại để vận chuyển.
— Cáp lắp đặt công nghiệp: dây dài cắt sẵn, bóc theo tiến độ và đóng thành cuộn có đếm số.
