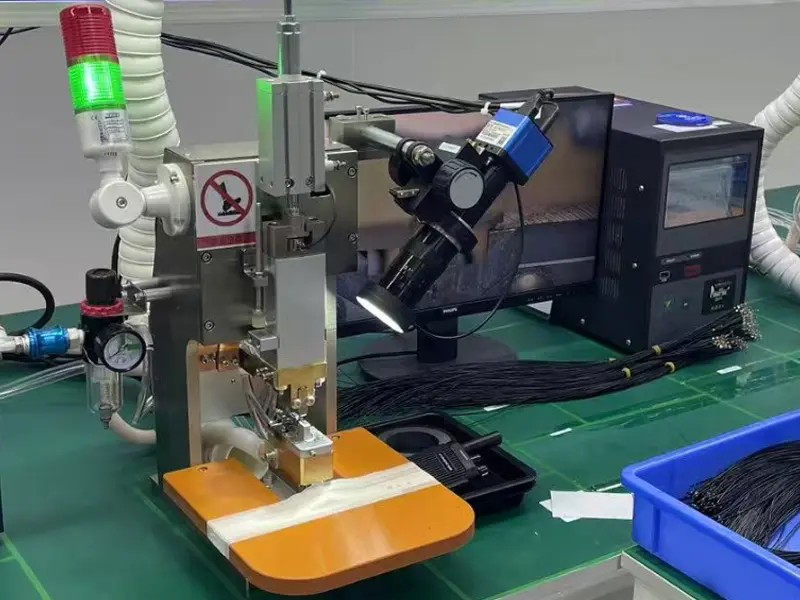

Máy hàn điểm điện trở DC Inverter LCD JW-PULSE-3000

Name: Máy hàn điểm điện trở DC Inverter LCD JW-PULSE-3000
Brand: JINGWEI
SKU: JW-PULSE-3000
Availability: InStock
Rating: 5 (1 reviews)
Author: Nhà sản xuất & Cung cấp Thiết bị Gia công Dây điện | JINGWEI

The JW-PULSE-3000 là bộ nguồn hàn điểm điện trở DC biến tần LCD chính xác, được thiết kế để hàn tốc độ cao, chất lượng cao các vật liệu mỏng và kim loại màu. Với công nghệ biến tần 4kHz, dòng điện DC tối đa 3000A và điều khiển MCU thông minh, nó có tốc độ phản hồi nhanh hơn 80 lần so với máy hàn AC thông thường. Hệ thống hỗ trợ 20 cài đặt hàn có thể lập trình, hồ sơ gia nhiệt ba giai đoạn và điều khiển dòng điện mềm để đảm bảo độ đồng nhất mối hàn vượt trội và kéo dài tuổi thọ điện cực. Giao tiếp RS-232 (tùy chọn) cho phép tích hợp liền mạch với dây chuyền sản xuất tự động.
Thông số kỹ thuật:

Model	JW-PULSE-3000
Điện áp đầu vào	220V AC
Công suất định mức	10 kVA
Dòng điện đầu ra tối đa	3000A DC
Chế độ điều khiển	Dòng điện không đổi / Điện áp / Công suất / Độ rộng xung cố định
Chu kỳ làm việc	10%
Tần số biến tần	4 kHz
Số chu kỳ hàn	11
Số xung hàn	3
Điều khiển dòng điện dốc	Có (Lên/Xuống)
Chương trình lưu trữ	20 Bộ
Màn hình hiển thị	240 x 128 LCD
Giao tiếp	RS-232 (Tùy chọn)
Kích thước (D x R x C)	435 x 185 x 320 mm
Trọng lượng	22 / 24 kg

Điểm bán hàng chính:
• Đầu ra xung DC với gợn sóng tối thiểu — không có khoảng trống zero-crossing, tập trung nhiệt vượt trội
• Giám sát thời gian thực dựa trên MCU của dòng điện, điện áp và công suất
• Cầu biến tần chuyển mạch mềm để giảm EMI và tổn thất chuyển mạch
• Gia nhiệt ba giai đoạn với điều khiển dòng điện tăng/giảm có thể cấu hình
• 20 bộ tham số có thể lập trình để chuyển đổi công việc nhanh chóng
• Màn hình hiển thị đa tham số LCD 240x128
• Bộ nhớ không bay hơi EEPROM — không cần pin
• Tần số biến tần 4 kHz — chu kỳ điều khiển 0,25ms (nhanh hơn 80 lần so với AC)
• Chẩn đoán lỗi toàn diện: dòng điện bất thường, quá áp, quá nhiệt
• RS-232 tùy chọn để tích hợp tự động hóa
Ứng dụng khuyến nghị:
• Lắp ráp điện tử chính xác và hàn linh kiện PCB

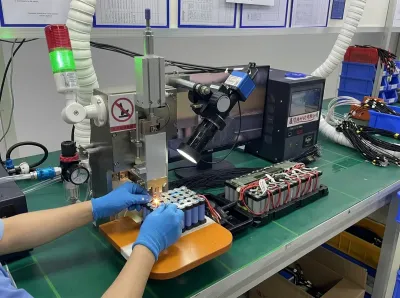

• Hàn tab pin (pin lithium-ion, NiMH, NiCd)
• Hàn điểm kim loại màu (đồng, nhôm, niken)
• Gắn dây cáp và đầu nối
• Chế tạo kim loại tấm mỏng
• Hàn cảm biến và rơ le ô tô

Điều gì làm cho máy hàn điểm điện trở DC JW-PULSE-3000 phù hợp để hàn chính xác các vật liệu mỏng manh?

JW-PULSE-3000 sử dụng công nghệ inverter 4kHz với chu kỳ điều khiển 0,25ms, cung cấp tốc độ phản hồi nhanh hơn 80 lần so với máy hàn AC thông thường. Đầu ra xung DC có độ gợn sóng tối thiểu và không có khoảng trống qua điểm 0, đảm bảo tập trung nhiệt vượt trội và mối hàn nhất quán. Giám sát thời gian thực dựa trên MCU và gia nhiệt ba giai đoạn với điều khiển dốc dòng điện cho phép cung cấp năng lượng chính xác, làm cho nó lý tưởng cho các vật liệu mỏng và phi kim loại như tab pin và linh kiện PCB.

Làm thế nào JW-PULSE-3000 giúp cải thiện hiệu quả sản xuất với các cài đặt có thể lập trình?

Máy hàn có 20 chương trình lưu trữ (bộ thông số) có thể được gọi lại nhanh chóng qua màn hình LCD 240x128, cho phép chuyển đổi công việc nhanh chóng mà không cần cấu hình lại thủ công. Mỗi chương trình hỗ trợ điều khiển dòng điện không đổi, điện áp, công suất hoặc độ rộng xung cố định, cùng với tối đa 3 xung hàn và tăng/giảm dòng. Điều này giảm thời gian thiết lập và đảm bảo chất lượng mối hàn lặp lại trên các ứng dụng khác nhau, nâng cao hiệu quả sản xuất tổng thể.

JW-PULSE-3000 có thể được tích hợp vào dây chuyền sản xuất tự động không?

Có, JW-PULSE-3000 cung cấp giao diện truyền thông RS-232 tùy chọn, cho phép tích hợp liền mạch với PLC, robot hoặc các hệ thống tự động hóa khác. Điều này cho phép cài đặt tham số từ xa, giám sát thời gian thực và ghi nhật ký dữ liệu, làm cho nó phù hợp với môi trường sản xuất khối lượng lớn nơi độ chính xác nhất quán và kiểm soát quy trình là rất quan trọng.

JW-PULSE-3000 bao gồm những loại bảo vệ lỗi nào để vận hành an toàn?

Máy hàn bao gồm chẩn đoán lỗi toàn diện như phát hiện dòng điện bất thường, bảo vệ quá áp và tắt máy khi quá nhiệt. Các biện pháp bảo vệ này bảo vệ cả máy và phôi khỏi hư hỏng trong quá trình vận hành. Ngoài ra, cầu inverter chuyển mạch mềm giảm EMI và tổn thất chuyển mạch, tăng cường độ tin cậy và an toàn trong môi trường công nghiệp.

Tại sao tần số inverter 4kHz lại quan trọng đối với hiệu suất hàn trong JW-PULSE-3000?

Tần số inverter 4kHz cho phép chu kỳ điều khiển 0,25ms, nhanh hơn 80 lần so với máy hàn AC 50/60 Hz truyền thống. Phản hồi tốc độ cao này cho phép điều chỉnh chính xác các tham số hàn theo thời gian thực, giảm thiểu vùng ảnh hưởng nhiệt và bắn tóe. Nó cũng hỗ trợ cấu hình gia nhiệt ba giai đoạn với điều khiển dốc dòng điện, mang lại mối hàn nhất quán ngay cả trên các vật liệu mỏng hoặc nhạy nhiệt như tab pin lithium-ion và linh kiện điện tử.
