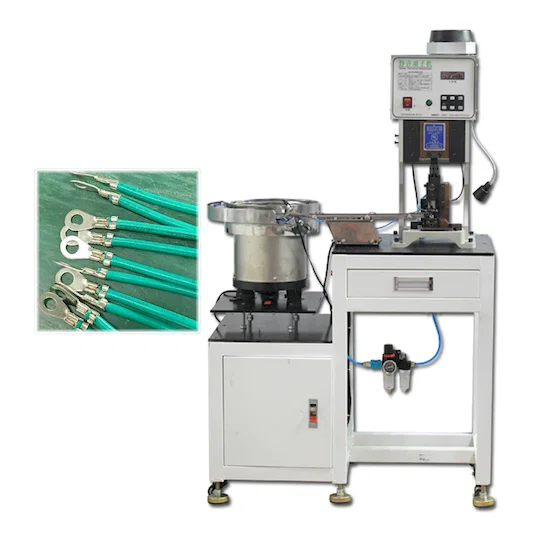

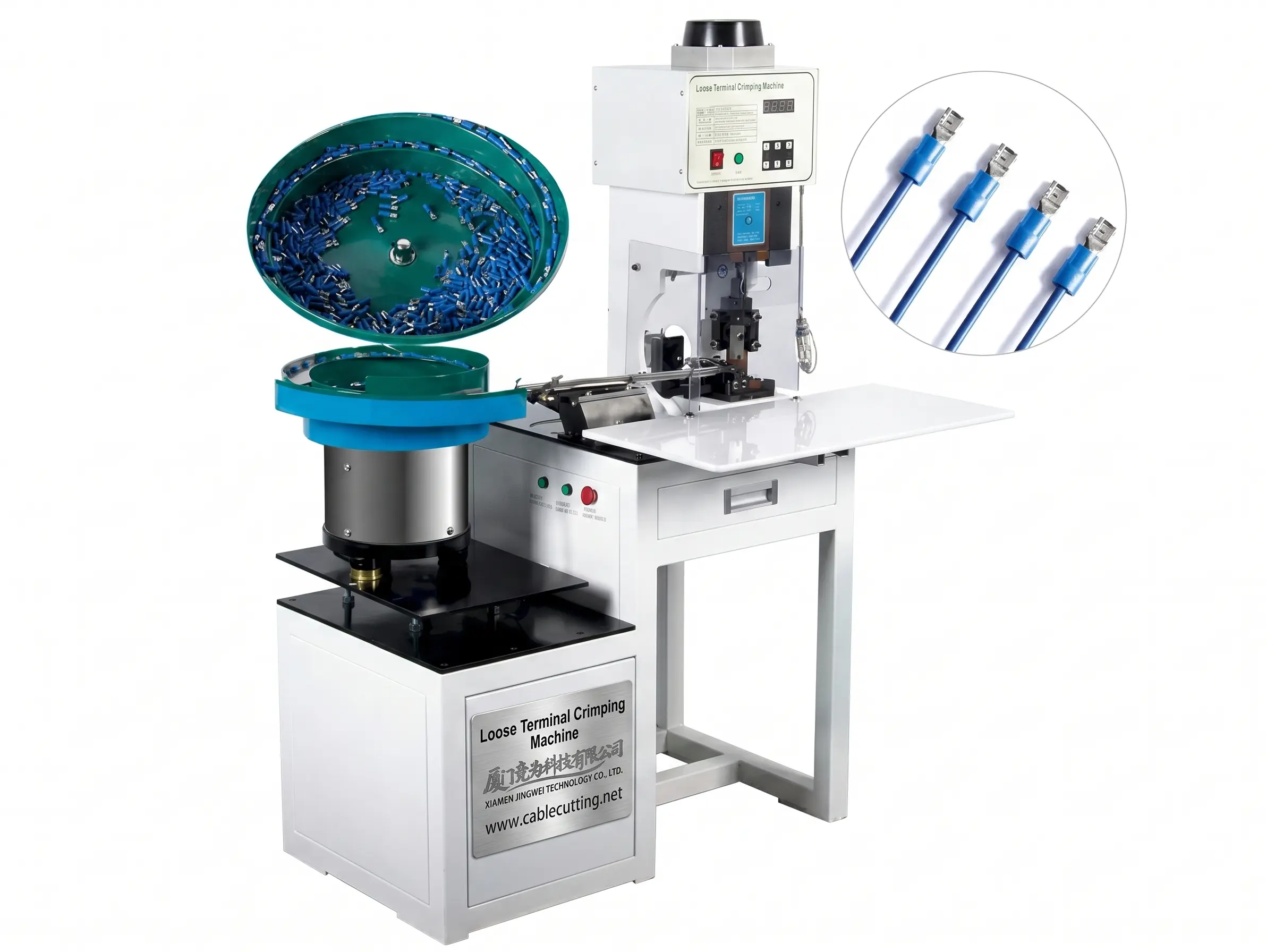

WPM-160 là máy bấm bán tự động cho đầu cos rời, cấp từ khay rung theo rãnh thẳng vào cụm khuôn. Lực ép 2,0 T với hành trình trượt 30 mm, chiều cao kín 126 mm và điều chỉnh chiều cao kín 10 mm. Năng suất tới 120 pcs/min trên khung đặt sàn 450 x 800 x 1200 mm, nặng 160 kg.
Đầu cos rời thường được đặt bằng tay từng chiếc, điều này buộc công nhân vào khuôn và làm vị trí ép trôi giữa các ca. Trên WPM-160, khay rung định hướng và xếp hàng đầu cos, rãnh dẫn đưa tới điểm ép, nên công nhân chỉ xử lý dây. Chiều cao kín điều chỉnh trong 10 mm, cho phép một máy ép chạy các họ đầu cos có chiều cao khác nhau mà không phải thêm lá đệm dưới cụm khuôn.
So với JW-CM10 trong nhóm, WPM-160 là máy ép chuyên dụng: máy không cắt, không tuốt và không xoắn, nhưng cấp đầu cos rời tự động ở 120 pcs/min, trong khi JW-CM10 cần cuộn đầu cos cấp theo băng. So với WPM-2P_64P, họ đầu cos cũng khác: đầu cos đơn rời ở máy này và phích cáp băng IDC ở máy kia. Chọn máy này khi đầu cos được mua rời thay vì theo cuộn.
Tính năng chính
1. Lực ép 2,0 T trên hành trình trượt 30 mm, cho đầu cos rời đóng trong khung máy ép cơ khí
2. Chiều cao kín 126 mm với 10 mm điều chỉnh, nên chiều cao đầu cos được chỉnh tại máy ép thay vì bằng lá đệm
3. Năng suất 120 pcs/min: khay rung và rãnh dẫn xếp đầu cos liên tục, nên chu kỳ do máy ép quyết định chứ không do tay công nhân

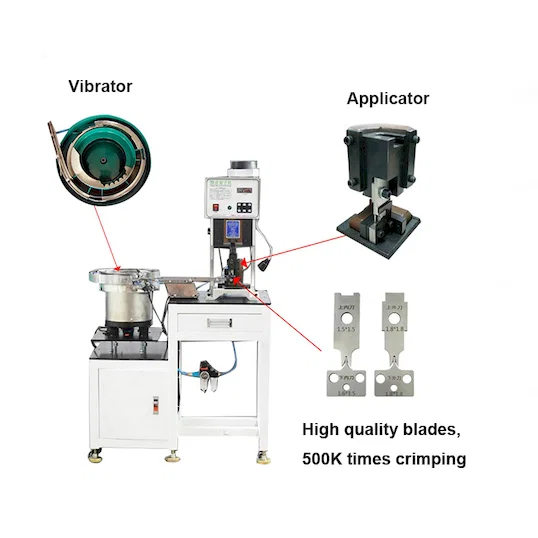

4. Cụm khuôn và bộ dao được thay nguyên cụm, cặp dao được định mức 500.000 mối ép trước khi thay
5. Dẫn động bằng động cơ chính 250 W, khay rung 120 W và đèn làm việc 60 W trên AC 220 V/50 Hz, có bộ lọc điều áp trên đường khí; mối ép là hành trình có động cơ, không phải bàn đạp đập vào khuôn
6. Nút khởi động và dừng ở mặt trước khung, chu kỳ chạy bằng công tắc chân, giữ cả hai tay trên dây và tránh xa đường khuôn
Thông số kỹ thuật
| Thông số | Giá trị |
|---|
| Model | WPM-160 |
|---|
| Loại máy | Máy bấm đầu cos rời bán tự động có khay rung |
|---|
| Lực ép | 2,0 T |
|---|
| Hành trình trượt | 30 mm |
|---|
| Tốc độ ép | 120 pcs/min |
|---|
| Chiều cao kín | 126 mm |
|---|
| Điều chỉnh chiều cao kín | 10 mm |
|---|
| Điện năng tiêu thụ | Động cơ 250 W, đèn làm việc 60 W, khay rung 120 W |
|---|
| Điện áp | AC 220 V / 50 Hz |
|---|
| Kích thước | 450 x 800 x 1200 mm |
|---|
| Trọng lượng | 160 kg |
|---|
Ứng dụng
— Dây nguồn và dây nối dài: đầu cos vòng và chạc có cách điện bấm trên đầu cos rời ở 120 pcs/min
— Tổ bó dây ô tô chạy đầu cos rời thay vì băng cuộn
— Dây nguồn thiết bị: bộ đầu cos và dây có chiều cao đầu cos thay đổi giữa các model
— Đi dây tủ điều khiển: đầu cos ống và đầu cos rời bấm theo bộ khi lấy hàng
— Xưởng gia công giữ đầu cos rời số lượng lớn: đổi khay rung thay vì mua cuộn mới cho từng loại đầu cos
