Hướng dẫn vận hành máy tuốt dây thông minh màn hình cảm ứng vuông nhỏ | Hướng dẫn máy cắt và tuốt cáp đa năng

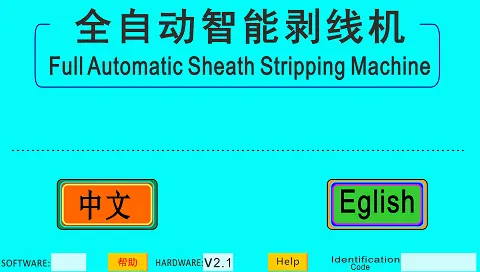

Có thể chuyển đổi tự do giữa tiếng Trung và tiếng Anh, vui lòng chọn "Chinese" hoặc "ENGLISH" để vào trang tiếp theo.

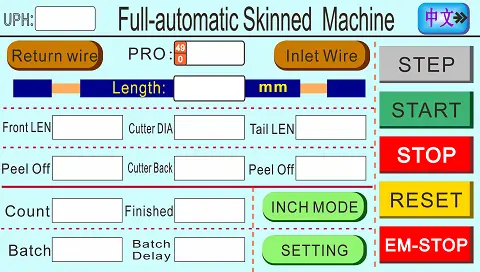

Sau đây là trang chính của cài đặt thông số

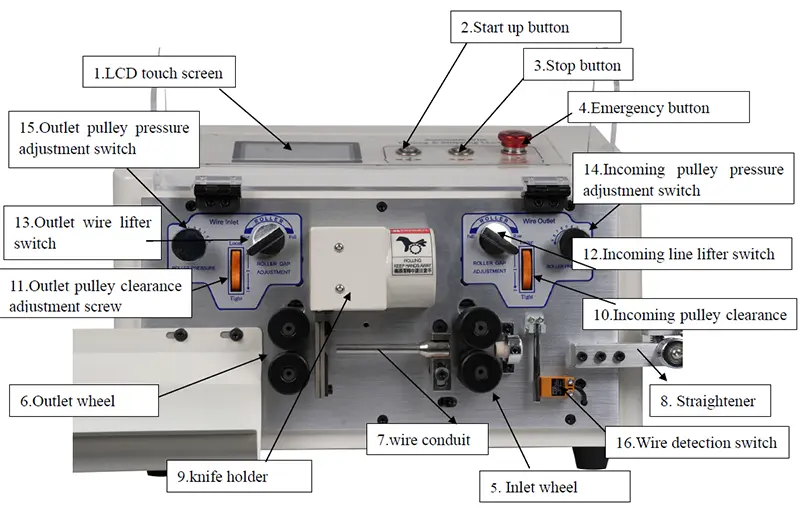

Giao diện vận hành của hệ thống này bao gồm màn hình cảm ứng LCD 160×107. Sau đây sẽ giới thiệu chức năng của từng phím:
Trả dây: Nhấn và giữ phím này, dây có thể được vận chuyển qua đầu vào dây và bánh xe cấp dây, và có thể rút dây ra khỏi lưỡi cắt, và có thể được điều chỉnh tự do theo yêu cầu.
Cấp dây vào: Nhấn và giữ phím này, dây có thể được chuyển đến lưỡi cắt qua đầu vào dây dưới sự truyền động của bánh xe cấp dây và có thể được điều chỉnh tự do theo nhu cầu.
PRO: Số chương trình. Các thông số của dây có nhiều quy cách khác nhau cần xử lý được lưu trữ trong các số chương trình khác nhau, để có thể gọi ra sử dụng cho lần sau.
Length: Tổng chiều dài của dây đã cắt và tuốt (tối đa 100m).
Front LEN: Chiều dài của đầu dây cần tuốt bỏ vỏ ngoài; tức là chiều dài của dây đồng cần loại bỏ khỏi vỏ ngoài.
Peel off: Khi giá trị tuốt lớn hơn giá trị đầu dây, đó là tuốt toàn bộ, nếu không thì là tuốt một nửa.
Tail LEN: Chiều dài của đuôi dây được tuốt khỏi vỏ ngoài; tức là chiều dài của dây đồng lộ ra khi loại bỏ vỏ ngoài.
Cutter DIA: Độ sâu mà dao cắt vào vỏ ngoài khi tuốt. Chiều rộng dao càng lớn, vết cắt càng nông. Càng nhỏ, vết cắt sẽ càng sâu.
(Lưu ý quan trọng): Có thể nhập giá trị đường kính dây theo đường kính ngoài thực tế của dây, nhưng nên nhỏ hơn kích thước thực tế khoảng 1-2mm để cắt vỏ ngoài. Ví dụ: đường kính ngoài của vỏ dây là 5mm, đường kính dây nên được nhập khoảng 4,5mm, nếu dây đồng bị hỏng, hãy tăng giá trị; nếu không thể tuốt đầu hoặc đuôi dây, hãy giảm giá trị)
Cutter Back: Giá trị mà dao sẽ rút lại sau khi cắt vào dây khi tuốt vỏ; để đảm bảo dao có thể bắt dây và tuốt vỏ. Dây càng dày, giá trị rút lại càng lớn và dây càng mỏng, giá trị rút lại càng nhỏ.
(Giá trị rút lại: thường đặt khoảng 0,5-3mm, có nghĩa là dao rút lại 0,5-3mm)
Count: Đặt số lượng sản xuất dự kiến. Khi dây được máy xử lý đạt đến giá trị này, máy sẽ tự động dừng và đưa ra lời nhắc.
Batch: Đặt số lượng đóng gói sản xuất, máy có thể tạm dừng trong vài giây khi đạt đến số lượng định lượng và tạm dừng theo thời gian được nhập bởi bộ hẹn giờ.
Finished: Hiển thị tổng số lượng thực tế hiện đang được sản xuất. Khi "Finished" = "Count", máy tự động dừng.
Batch delay: Khi máy đạt đến số "Batch" đã đặt, máy sẽ tạm dừng theo thời gian đã đặt. Nếu đặt là 1, nó sẽ tạm dừng trong 1 giây, nếu đặt là 2, nó sẽ tạm dừng trong 2 giây, v.v. Khi đặt thành "0", máy dừng và bạn cần nhấn nút khởi động bằng tay để tiếp tục chạy.
Step: Nhấn nút khởi động ở chế độ tự động, máy sẽ tự động chạy đến tổng giá trị đã đặt rồi dừng lại; nhấn nút khởi động ở chế độ đơn bước, máy sẽ chỉ hoạt động một bước, nhấn nút khởi động trước khi tiếp tục bước tiếp theo; ở chế độ đơn chu kỳ, nhấn nút khởi động và máy sẽ chạy một chu kỳ (cắt một dây)
Start: Có chức năng tương tự như nút màu xanh lá cây trên bảng điều khiển. Nhấn một lần, máy sẽ khởi động cho đến khi số lượng xử lý đạt đến tổng số đã đặt.
Stop: Có chức năng tương tự như nút màu vàng trên bảng điều khiển. Nhấn một lần và máy sẽ tự động dừng sau khi xử lý dây.
Reset: Sau khi đặt thông số, phải reset một lần để khởi động.
EM-Stop: Có chức năng tương tự như nút màu đỏ trên bảng điều khiển. Nhấn khi máy đang hoạt động và máy sẽ dừng ngay lập tức; khi máy dừng, máy phải được reset để khởi động.

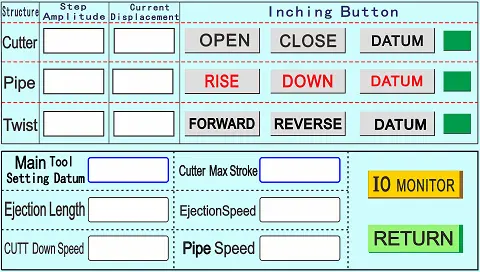

【Open/Close/Datum】
Ba nút này là các công tắc cần được gọi khi hiệu chỉnh dao.
Open: Khi bạn nhấp liên tục vào "Open", dao trên và dưới sẽ từ từ mở ra một khoảng cách nhất định.
Close: Khi bạn nhấp liên tục vào "Close", dao trên và dưới từ từ tiến lại gần nhau cho đến khi đóng chéo nhau.
Datum: Nhấp vào nút "Datum" để nhanh chóng đưa dao trở về vị trí ban đầu.

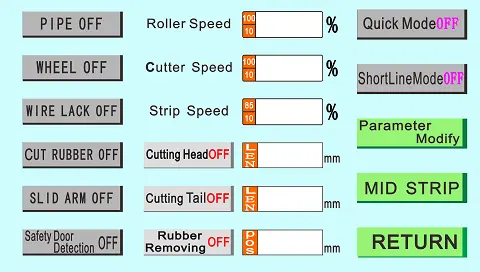

【parameter settings】Hướng dẫn thiết lập trang

Pipe on: Ống dẫn dây có thể đập.
Wheel on: Ròng rọc ra có thể được nâng lên khi tuốt đầu dây (Máy có chức năng nâng xi lanh có chức năng này).
Wire lack off: Sau khi máy khởi động, không có dây ở bánh xe phía trước và máy tự động dừng.
Cut rubber off: Sau khi máy khởi động, khi tuốt vỏ ngoài, bóp kẹp để đánh bật lớp vỏ thải đã tuốt.
Slid arm off: Chức năng này yêu cầu lắp đặt tay robot.
Roller speed: Tốc độ quay của ròng rọc dây vào và ra có thể điều chỉnh từ 1 đến 100, 1 là chậm nhất và 100 là nhanh nhất.
Cutter speed: Đặt tốc độ chạy của dao, phạm vi điều chỉnh là 1-100, 1 là chậm nhất và 100 là nhanh nhất.
Strip speed: Tốc độ tuốt vỏ dây có thể điều chỉnh trong phạm vi 1-100, 1 là chậm nhất và 100 là nhanh nhất.
Cut down speed: Đặt tốc độ chạy của dao khi dao đang cắt, phạm vi điều chỉnh là 1-100, 1 là chậm nhất và 100 là nhanh nhất.
Ejection speed: Đặt tốc độ chạy của bánh xe ra dây khi xả dây. Phạm vi điều chỉnh là 1-100, 1 là chậm nhất và 100 là nhanh nhất.

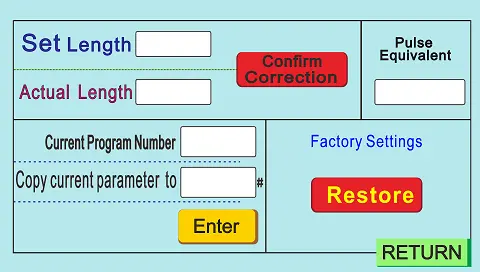

【Length modify】Mô tả cài đặt thông số
【Length modify】：Được sử dụng để hiệu chỉnh sai số về chiều dài của dây gia công thực tế.
Set length: Đặt giá trị của chiều dài dây cần cắt.
Actual length: Giá trị chiều dài thực tế do máy cắt.
Sau khi nhập giá trị thực tế này, nhấn【Length modify】, máy sẽ cắt một dây có cùng chiều dài với chiều dài đã đặt.
Actual cutter Dia: Đặt đường kính dây thực tế.
Wire diameter coefficient: Nói chung, không cần đặt, hệ thống mặc định.
Factory set: Nhấn phím này để khôi phục các thông số do máy đặt về trạng thái ban đầu. Không nên nhấn phím này.
【Middle peel setting】：Nhấn và nhập cài đặt sau
【Mid cut on/ off】Ở chế độ mở, tổng chiều dài, chiều dài đầu dây và đuôi dây của trang chính được liên kết. Tổng cộng 16 lần tuốt giữa, vị trí 01【Length】Nhập vị trí của lần cắt đầu tiên ở giữa,【Cut open】là khoảng cách được vẽ. Ví dụ: Tổng chiều dài là 200mm, tuốt 20mm ở giữa 100mm để lộ dây đồng, tức là đặt 01 length = 100, strip = 20.

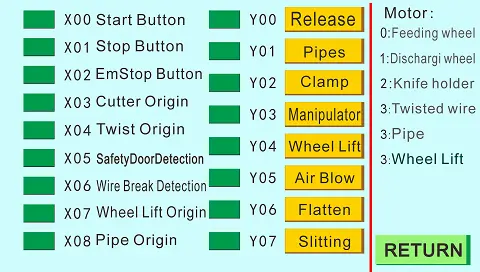

Nhấn【IO Monitor】để vào trang cài đặt sau
Mỗi điểm giám sát IO tương ứng với mỗi điểm đấu dây của bo mạch chính. Thông thường, giám sát được bật khi máy bất thường để xác định vấn đề.
Mẹo tuốt và gỡ lỗi:
Khi gỡ lỗi sau khi nhập thông số, trước tiên hãy chuyển chế độ "tự động" sang chế độ "đơn bước" để kiểm tra dây. Sau khi đạt được kết quả hài lòng, hãy chuyển sang chế độ "tự động" để xử lý dây chính thức.
