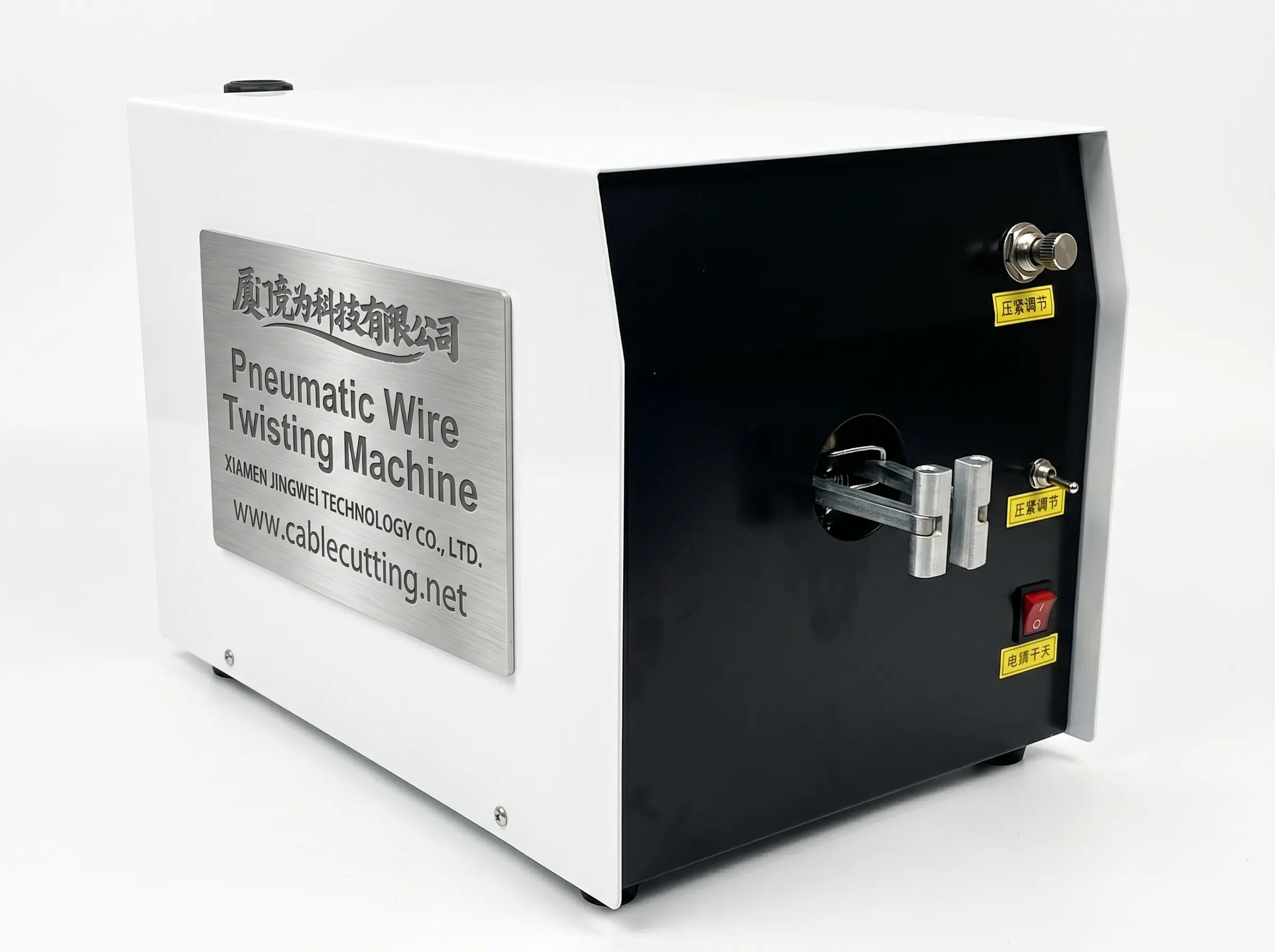

WPM-19 là máy xoắn đầu dây khí nén dùng cho lắp ráp bó dây. Máy kẹp một đầu dây trong đầu kẹp hai chấu và quay tới chiều dài đặt trước, xử lý 0,1 đến 2 mm2 dây tiếp địa, dây bện và dây cách ly, với chiều dài xoắn 5 đến 80 mm và tốc độ xoắn 1400 vòng mỗi giây.
Xoắn tay dây tiếp địa hoặc dây thoát cho ra bước xoắn và chiều dài đuôi thay đổi theo công nhân và theo lô dây. WPM-19 thay động tác tay bằng đầu xoắn tốc độ cố định và hành trình lồng: kẹp giữ phần cách điện, đầu xoắn quay đều, và đuôi dừng ở chiều dài đặt trước. Hai núm điều áp trên mặt trước đặt lực giữ trên cách điện, nên dây 0,1 mm2 không bị kẹp dùng cho dây 2 mm2 ép bẹp.
WPM-19 chỉ xoắn và không có trạm dao hay trạm tuốt, nhờ đó việc chỉnh dao và khía sợi không ảnh hưởng đến thao tác xoắn. So với các thiết bị xoắn khác trong nhóm, máy có chiều dài xoắn rộng nhất (5 đến 80 mm, 150 mm theo yêu cầu), tiết diện dây nhỏ nhất (0,1 mm2) và tốc độ cao nhất; WPM-190 và WPM-191 kết hợp tuốt và xoắn cho dây 1,2 đến 3,0 mm, còn WPM-192 chải lớp bện che chắn trước khi xoắn.
Tính năng chính
1. Đầu xoắn một đầu: mỗi chu kỳ kẹp và xoắn một dây trong đầu kẹp hai chấu, không gộp nhiều đầu dây.
2. Dải dây 0,1 đến 2 mm2, tiết diện nhỏ nhất trong nhóm và là dải mà xoắn tay dễ làm đứt sợi nhất.
3. Chiều dài xoắn tiêu chuẩn 5 đến 80 mm, 150 mm theo yêu cầu, đặt bằng hành trình lồng thay vì bằng tay công nhân.
4. Dẫn động khí nén: khí 1,5 đến 2,5 kg/cm2 cấp cho đầu xoắn, mạch điều khiển AC 220 V 50 Hz, 10 W. Chạy khí giữ đầu xoắn gọn và chu kỳ ngắn.
5. Chỉ là trạm xoắn, không có chức năng tuốt: máy nhận đầu dây đã tuốt sẵn, nên độ mòn và khe dao không bao giờ ảnh hưởng kết quả xoắn.
6. Dạng kẹp: hai núm điều áp chỉnh được trên mặt trước đặt lực giữ trên cách điện. Không dùng dao nên không có lưỡi cắt cần chỉnh hay thay tại trạm này.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|
| Model | WPM-19 |
|---|
| Loại | Máy xoắn lồng tự động |
|---|
| Dải dây | 0,1 đến 2 mm2 |
|---|
| Chiều dài xoắn | 5 đến 80 mm (150 mm tùy chỉnh) |
|---|
| Tốc độ xoắn | 1400 vòng/giây |
|---|
| Áp suất khí nén | 1,5 đến 2,5 kg/cm2 |
|---|
| Nguồn điện | AC 220 V 50 Hz, 10 W |
|---|
| Kích thước | D340 x R190 x C170 mm |
|---|
| Trọng lượng | 12 kg |
|---|
| Tuốt vỏ | Không có |
|---|
Ứng dụng
— Lắp ráp bó dây: dây tiếp địa và dây thoát, xoắn đuôi đã tuốt theo chiều dài cố định trước khi mạ thiếc hoặc bấm đầu cos vòng.
— Đấu cáp bện và cáp che chắn: gộp đuôi che chắn đã chải thành một đuôi xoắn duy nhất, trước khi lắp ống bóp hoặc đuôi giắc.
— Đi dây tủ điều khiển và thiết bị đóng cắt: dây thiết bị 0,5 đến 2 mm2, xoắn đầu cho cầu đấu vít và cầu đấu lò xo.
— Dây chuyền bó dây ô tô và thiết bị gia dụng: dây tiếp địa ngắn, một chiều dài xoắn giữ đều cả lô thay vì thay đổi theo công nhân.
— Cáp cảm biến và cáp đo: dây thoát 0,1 đến 0,5 mm2, xoắn với lực kẹp thấp để tránh đứt sợi tại vết cắt cách điện.
