Hướng dẫn sử dụng Máy kéo vít cầm tay & Khóa

Handheld Screw Pulling & Locking Machine Manual

Cảm ơn bạn đã chọn sản phẩm của chúng tôi.
Vui lòng đọc kỹ hướng dẫn này trước khi vận hành.
Mục lục
Chương 1 Tổng quan về thiết bị
1.1 Đặc điểm thiết bị
1.2 Mục đích sử dụng thiết bị
1.3 Phạm vi áp dụng và yêu cầu về vít
1.4 Thông số kỹ thuật
Chương 2 Hướng dẫn lắp đặt
2.1 Kiểm tra khi mở hộp
2.2 Quy định an toàn
2.3 Yêu cầu lắp đặt
2.4 Các bước lắp đặt
Chương 3 Hướng dẫn vận hành
3.1 Cấu trúc và giới thiệu thiết bị
3.2 Hướng dẫn vận hành và điều chỉnh thiết bị
3.3 Tháo lắp và thay thế các bộ phận mòn
3.4 Hướng dẫn vận hành màn hình cảm ứng
Chương 4 Xử lý sự cố
Chương 5 Bảo dưỡng hàng ngày
Chương 6 Đảm bảo chất lượng
Chương 7 Thẻ bảo hành
Chương 1 Tổng quan về thiết bị
1.1 Đặc điểm thiết bị
Thiết bị này được phát triển để thay thế thao tác lấy vít thủ công tẻ nhạt. Người vận hành chỉ cần đổ một lượng vít tiêu chuẩn rời thích hợp vào cửa nạp của máy. Sau khi kết nối nguồn điện và khí nén, thiết bị có thể tự động sắp xếp và thổi vít ra theo thứ tự, giúp nâng cao hiệu quả sản xuất và giảm cường độ lao động.
Các đặc điểm chính của thiết bị được liệt kê như sau:
 Được trang bị hệ thống điều khiển LCD giao diện thân thiện với người dùng và chức năng khóa mật khẩu.
 Tất cả các bộ phận và phụ kiện được sản xuất theo tiêu chuẩn quốc gia với chế tác tinh xảo, hiệu suất ổn định và tiếng ồn vận hành thấp.
 Vận hành đơn giản với chi phí học tập thấp; công nhân có thể thành thạo thao tác trong vòng mười phút để nâng cao hiệu quả sản xuất và giảm gánh nặng lao động.
 Hiệu suất vận hành trơn tru; bộ cấp liệu hiếm khi gây kẹt vít ngoại trừ vít bất thường, với độ ồn cực thấp.
 Vít được đưa đến mâm cặp của tuốc nơ vít điện cầm tay hoặc tuốc nơ vít điện cố định bằng khí nén. Tốc độ cấp liệu lên tới 0,5 giây mỗi vít mà không có vít ngược hoặc kẹt vật liệu. Thiết bị hỗ trợ vận hành ổn định liên tục trong thời gian dài.
 Có sẵn hai chế độ cấp liệu: chế độ cấp liệu tự động theo mô-men xoắn và chế độ cấp liệu bằng nút bấm tay.
 Vít không cần tiếp xúc tay trong quá trình cấp liệu, tránh rủi ro chất lượng sản phẩm do mồ hôi và bụi bẩn trên tay người làm nhiễm bẩn vít.
 Tích hợp hệ thống báo động đa lỗi và chức năng đếm. Đèn báo và còi sẽ tự động kích hoạt trong trường hợp thiếu vật liệu, kẹt vật liệu và các bất thường khác. Hỗ trợ đếm sản phẩm đơn lẻ và tổng số vít cho thống kê sản xuất.
 Áp dụng cho việc siết vít lỗ sâu, hỗ trợ độ sâu lỗ trong vòng 120mm.
1.2 Mục đích sử dụng thiết bị
Thiết bị này được sử dụng rộng rãi trong các trạm siết vít tự động cho nhiều dây chuyền sản xuất khác nhau, bao gồm dây chuyền sản xuất ổ cắm điện, dây chuyền sản xuất đồ chơi điện, dây chuyền sản xuất van điện từ và các tình huống lắp ráp điện tử khác.
1.3 Phạm vi áp dụng và yêu cầu về vít
1. Kích thước vít áp dụng: M1.0~M5.0
2. Yêu cầu thông số kỹ thuật vít: Tỷ lệ giữa tổng chiều dài vít (bao gồm đầu vít) L và đường kính đầu vít D phải lớn hơn 1,3 (L/D>1,3).
3. Các loại đầu vít áp dụng: rãnh, Phillips, tam giác, Torx, lục giác trong, đầu H và các loại tùy chỉnh khác.
4. Xử lý bề mặt vít áp dụng: mạ niken, oxit đen, mạ kẽm màu, mạ kẽm trắng, mạ đồng, v.v.
5. Vật liệu vít áp dụng: sắt, đồng, thép không gỉ và các vật liệu kim loại khác.
6. Vật liệu phôi siết áp dụng: nhựa, sắt, nhôm và các vật liệu lắp ráp thông thường khác.
Ghi chú:
1. Các phụ kiện phù hợp tương ứng phải được thay thế cho các thông số kỹ thuật vít khác nhau.
2. Cấu trúc kiểu kéo cầm tay chỉ áp dụng cho vít sắt và thép không gỉ.
1.4 Thông số kỹ thuật

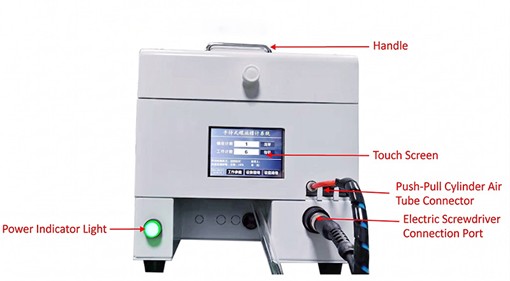

3.1.3 Sơ đồ bảng điều khiển phía sau của thiết bị

Van trượt thủ công, Đầu nối ống khí vào, Công tắc nguồn, Ổ cắm nguồn IEC
3.1.4 Sơ đồ bộ phận tuốc nơ vít điện của thiết bị

Móc lò xo, Ống khí xi lanh đẩy-kéo, Công tắc nhấn, Van điều chỉnh tốc độ kéo 1, Ống dẫn, Van điều chỉnh tốc độ kéo 2, Xi lanh đẩy-kéo ba đoạn, Vòng điều chỉnh mô-men xoắn, Van điều chỉnh tốc độ đẩy, Đầu nối ống dẫn, Khối cố định mâm cặp, Vít khóa mâm cặp, Mâm cặp, Mũi tuốc nơ vít (Tuốc nơ vít điện không chổi than tốc độ cao thông minh)

Móc lò xo, Ống khí xi lanh đẩy-kéo, Công tắc nhấn, Van điều chỉnh tốc độ kéo 1, Ống dẫn, Van điều chỉnh tốc độ kéo 2, Xi lanh đẩy-kéo ba đoạn, Vòng điều chỉnh mô-men xoắn, Van điều chỉnh tốc độ đẩy, Đầu nối ống dẫn, Khối cố định mâm cặp, Vít khóa mâm cặp, Mâm cặp, Mũi tuốc nơ vít (Tuốc nơ vít điện không chổi than tốc độ cao thông minh)

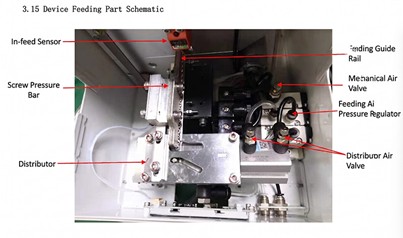

3.1.5 Sơ đồ bộ phận cấp liệu của thiết bị
Công tắc cảm ứng cấp liệu, Ray dẫn hướng vận chuyển, Thanh ép vít, Van điều chỉnh khí cơ khí (Điều chỉnh áp suất khí ống dẫn), Van điều chỉnh khí bộ chia, Bộ chia, Bề mặt trên của ray dẫn hướng, Bề mặt dưới của ray dẫn hướng, Phễu
3.2 Hướng dẫn vận hành và điều chỉnh thiết bị
1. Thêm vít vào phễu; vít không được vượt quá bề mặt dưới của ray dẫn hướng (như trong hình trên).
2. Mở công tắc nguồn khí (van trượt thủ công) và công tắc nguồn; máy bắt đầu hoạt động bình thường.
3. Công tắc tuốc nơ vít điện: Nhấp đúp vào công tắc tuốc nơ vít điện, thiết bị sẽ xả vít; nhấn và giữ công tắc tuốc nơ vít điện, tuốc nơ vít điện sẽ bắt đầu quay để thực hiện thao tác siết vít. Sau khi vít được siết chặt, tuốc nơ vít điện sẽ phanh và ngừng quay. Sau khi di chuyển tuốc nơ vít điện ra khỏi sản phẩm, nhả công tắc tuốc nơ vít điện, vít sẽ tự động được xả ra.
4. Điều chỉnh xi lanh đẩy-kéo: Để điều chỉnh tốc độ hành trình khứ hồi của xi lanh đẩy-kéo, bạn có thể điều chỉnh van điều chỉnh tốc độ kéo và van điều chỉnh tốc độ đẩy tương ứng, có thể giải quyết các vấn đề kẹt vít trong mâm cặp và xả vít lệch hoặc nghiêng.
5. Điều chỉnh mô-men xoắn: Mô-men xoắn của tuốc nơ vít điện có thể được điều chỉnh bằng vòng điều chỉnh mô-men xoắn trên tuốc nơ vít điện; xoay lên để tăng mô-men xoắn và ngược lại để giảm.
6. Điều chỉnh áp suất khí ống dẫn: Điều chỉnh van điều chỉnh khí cơ khí; xoay lên để tăng áp suất khí và ngược lại để giảm; có thể giải quyết vấn đề vận chuyển chậm hoặc không vận chuyển.
3.3 Tháo lắp và thay thế các bộ phận mòn
3.3.1 Thay ống dẫn
1. Đầu tiên tắt nguồn khí và nguồn điện của thiết bị, sau đó nới lỏng vít siết chặt đầu nối ống khí của ống dẫn trên bộ chia và tháo đầu ống dẫn kết nối với bộ chia.
2. Nhấn xuống phần nhựa của đầu nối ống dẫn trên khối cố định mâm cặp và đồng thời kéo ống khí ra ngoài.
3. Thay ống dẫn cùng thông số kỹ thuật theo các bước trên.
Ghi chú:
1. Đầu nối ống khí giữa ống dẫn và bộ chia có giới hạn; chú ý đến hướng lắp đặt. Nếu không, ống dẫn sẽ không có áp suất khí hoặc áp suất khí không đủ, dẫn đến không có cấp liệu.
2. Đối với đầu nối ống khí giữa ống dẫn và khối cố định mâm cặp, ống khí phải được cắm đúng vị trí (đầu ống khí phải bằng phẳng với đầu kia của khối cố định mâm cặp), nếu không sẽ gây kẹt vít tại đây.
3.3.2 Thay mâm cặp
1. Đầu tiên tắt nguồn khí và nguồn điện của thiết bị, sau đó nới lỏng các vít khóa mâm cặp (cả hai bên của khối cố định mâm cặp đều phải được nới lỏng).
2. Nhẹ nhàng kéo mâm cặp ra bằng lực.
3. Thổi sạch cặn trên mâm cặp mới bằng súng khí và lau sạch, sau đó lắp mâm cặp theo các bước trên
